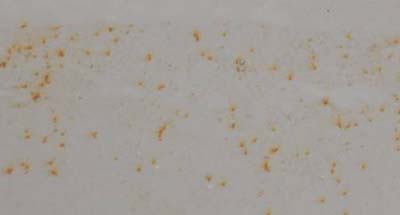

環氧富鋅底漆是目前涂裝范圍較廣的一種油漆涂料，常見的有船舶、橋梁的底漆保養以及鋼材表面的防腐涂層的涂刷，還可與多種防銹漆及面漆配套使用，與基材的附著力非常好，還有極強的抗腐蝕性能，既然有如此優異的性能為何涂刷時還會出現返銹情況呢？當環氧富鋅漆出現返銹現象時一般有以下兩個方面：

一、環氧富鋅漆的本身的質量問題。

1、樹脂含量不夠，從而降低漆膜對鋼鐵的附著力。顏填料含量過多時，很容易出現這種現象。

2、所選用的環氧富鋅底漆中鋅含量沒有達到施工含量標準(國標干膜鋅粉含量70%)。

二、環氧富鋅底漆的施工方式有問題。

1、施工處理：噴砂處理步驟中，一定不可以選擇海砂。

2、施工環境：涂裝環境的空氣濕度必須低于85%。

3、不能配套涂裝的產品有：硝基漆、氯化橡膠漆、醇酸漆等單組份類別面漆；可以配套涂裝的產品有：環氧云鐵中間漆。

4、漆膜厚度：室內涂裝時，漆膜厚度不能低于40μm;室外涂裝時，漆膜厚度不能低于70μm。

5、環氧富鋅漆的漆膜厚度太薄，小于粗糙度太多，作為防腐防銹底漆的漆膜厚度應保持在在50μm左右。

6、鋼鐵的粗糙度和環氧富鋅漆的鋅粉含量不兼容。如果是在粗糙度不足的表面，施工的是高鋅粉含量的富鋅底漆，就會因為附著力不足，再遇到下雨的情況就會出現返銹。

環氧漆不僅與基材有超強的附著力、抗腐蝕性能還與其他高性能的中層漆均有良好的粘結性，因此，被廣泛應用在大氣中的鋼架結構和石油化工設備的防腐。
